MessageSujet: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty01.06.18 6:29

Bonjour,

Je vais installer un autoradio "chinois" dans mon berlingo utilitaire de 2006, je pense avoir repere l'ensemble de mes cables, mais j'en ai trois dont je ne connais pas leurs utilité

est ce que quelqu'un pourrait m'aider

merci d'avance

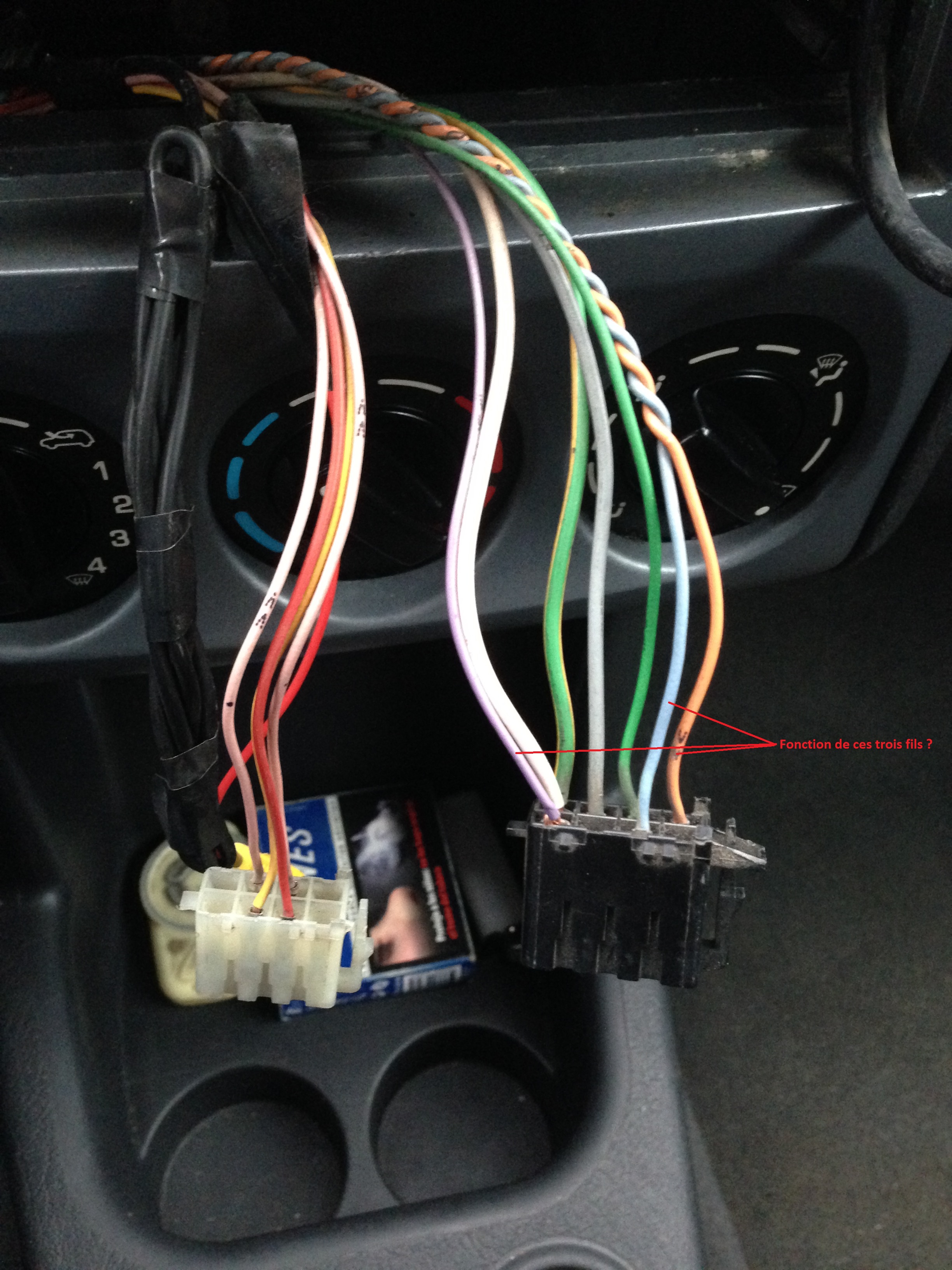

Prises ISO autoradio berlingo VU (Résolu) Iso


Dernière édition par ordiproxi le 02.06.18 12:29, édité 1 fois
Revenir en haut Aller en bas
hpvectravl
Novice
Novice
hpvectravl

Messages : 32
Date d'inscription : 25/03/2016

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty01.06.18 7:30

L'orange et le bleu servent à transmettre les informations en réseau via le calculateur (affichage de l'heure sur le tableau de bord ou autre. Le violet, je ne sais pas. Indique la fonction des autres fils du connecteur noir, cela pourrait servir pour l'identifier, le violet est couplé avec le blanc ?
Salut
Revenir en haut Aller en bas
tomtom2
Petit Nouveau
Petit Nouveau
tomtom2

Messages : 19
Date d'inscription : 08/05/2018

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty01.06.18 8:31

bonjour

http://antique-autoradio-madness.org/conseils_techn/conseils_techn-ISOconnect_2.htm

si sa peut aider

1 : Signal de vitesse du véhicule

2 : NC

3 : Mute (Fonction sourdine)

4 : 12 V permanent

5 : Sortie 12 V pour commande antenne automatique ou ampli

6 : Eclairage

7 : 12 V après contact (ou permanent)

8 : Masse du véhicule


Dernière édition par fred9545 le 01.06.18 9:44, édité 1 fois (Raison : rajout d'un mot simple : bonjour)
Revenir en haut Aller en bas
ordiproxi
Petit Nouveau
Petit Nouveau
ordiproxi

Messages : 6
Date d'inscription : 29/05/2018

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty01.06.18 9:08

@hpvectravl a écrit:
L'orange et le bleu servent à transmettre les informations en réseau via le calculateur (affichage de l'heure sur le tableau de bord ou autre. Le violet, je ne sais pas. Indique la fonction des autres fils du connecteur noir, cela pourrait servir pour l'identifier, le violet est couplé avec le blanc ?
Salut

Bonjour,

Tout d'abord merci à tous deux le violet est effectivement couplé avec le blanc pour les autres tomtom2 a tout a fait raison et donne leurs utilité
mon berlingo ne dispose que de l'affichage de l'heure donc si je suit on raisonnement en changeant l'afficheur par un modele plus recent "ces fils" afficheront de nouvelles indications c'est bon a savoir.

cordialement s.vilain

A l'attention de tomtom2

Blanc + (violet ?)
Jaune/vert -
gris eclairage autoradio
vert + permanent
bleu et orange indication sur l'afficheur


Dernière édition par fred9545 le 01.06.18 9:43, édité 2 fois (Raison : editer vos messages plutot que d'en poster plusieurs de suite)
Revenir en haut Aller en bas
santana6
Novice
Novice
santana6

Messages : 44
Date d'inscription : 02/08/2016

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty01.06.18 10:15

bonjour.

pour info si tu ne disposes que de la simple horloge, il faudra modifier le câblage et ce n'est pas le même connecteur.

sur le lien ci-dessous j'ai fait un tuto pour l'ajout d'un écran 3 lignes + odb + T°ext et capteur pluie/luminosité.

il y a un sujet pour la modification avec la simple horloge.

http://www.planete-citroen.com/forum/showthread.php?141854-tuto-ajout-d-un-ordinateur-de-bord-%28berlingo2%29

http://www.planete-citroen.com/forum/showthread.php?182065-Tuto-ajout-detecteur-pluie-luminosit%C3%A9-%28berlingo-1-ph2%29
Revenir en haut Aller en bas
ordiproxi
Petit Nouveau
Petit Nouveau
ordiproxi

Messages : 6
Date d'inscription : 29/05/2018

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty01.06.18 15:29

Bonjour Santana6

merci pour les liens et l'idée tu a fait du bon travail tant au niveau tuto que ton installation j'avoue que cela me tente assez d'essayé.
Revenir en haut Aller en bas
santana6
Novice
Novice
santana6

Messages : 44
Date d'inscription : 02/08/2016

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty02.06.18 6:17

bonjour
comme tu veux, si j'y suis arrivé tout le monde y arrivent Very Happy

le plus plus compliqué est d'avoir un lexia  pour le télécodage et une casse qui laisse encore traînait dans les parcs (en voient de disparitions) pour récupérer connecteurs et pins

sur mon familiale il n'y avait déjà rien de pré-câblé, alors sur un utilitaire ! voir également au niveau du com, si tu n'as pas l’essuie-vitre arrière il n'y a même pas la tête rotative ou les pistes en cuivre au bout de la manette
Revenir en haut Aller en bas
ordiproxi
Petit Nouveau
Petit Nouveau
ordiproxi

Messages : 6
Date d'inscription : 29/05/2018

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty02.06.18 6:24

Bonjour,

Je vais branché mon poste demain je vous tiendrais au courant en attendant merci de votre aide, malgré que le cable bleu branché avec le blanc qui est un + est toujours inconnu dans sa fonction

Bon WE a tous

cordialement s.vilain
Revenir en haut Aller en bas
santana6
Novice
Novice
santana6

Messages : 44
Date d'inscription : 02/08/2016

Prises ISO autoradio berlingo VU (Résolu) Empty
MessageSujet: Re: Prises ISO autoradio berlingo VU (Résolu)   Prises ISO autoradio berlingo VU (Résolu) Empty02.06.18 7:40

le bleu et saumon sont des fils datas pour le réseau VAN. (ne pas utiliser.)

le vert est un +van (ne pas utiliser comme + après contact)

pour ne rien couper et utiliser le connecteur d'origine tu peux  déverrouiller les pins du connecteurs  avec un tournevis de précision par exemple et les isoler .

déplacer le gris de la position 6 a 4.

(laisser le petit fil bleu jumelé avec le gros blanc c'est la mémoire de ton horloge)

https://i.servimg.com/u/f62/19/84/77/20/prisea10.jpg

en principe tu n'as besoin que de trois fils, sauf su tu désires l'éclairage de nuit ou antenne amplifiée par exemple
