 407 volet de clim cassé coté passager

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
jclaude08
Apprenti
Apprenti
jclaude08

Messages : 183
Date d'inscription : 16/05/2018
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty17.09.22 23:15

bonjour à tous

407 1.6 hdi 2007 ma clim bi zone auto ne fonctionne plus coté passager suite à la casse du volet de regulation j'ai démonté pour verifier .
j'ai reçu le kit reparation et je souhaite faire la réparation en découpant le bloc clim pour extraire la pièce défectueuse et remettre la neuve .
pour cette operation j'aurais besoin de queques conseils pour faire une belle  coupe au bon endroit sans faire une betise.si vous avez une astuce ,je suis preneur.Un plan de decoupe m'aiderait beaucoup

merci d'avance.


Dernière édition par jclaude08 le 19.12.22 23:06, édité 1 fois
Revenir en haut Aller en bas
Grozig
Modérateur
Modérateur
Grozig

Messages : 4201
Date d'inscription : 22/01/2017
Age : 43

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty18.09.22 8:39

Bonjour,

Si on parle d' un axe de volet cassé, il faut tomber la planche de bord, le climatiseur et séparer les 2 carters. Il n'y a une autre alternative satisfaisante, laisser tel quel et ne pas réparer. Percer/scier/couper/ coller, je ne vois pas la faisabilité.

_________________
Comment poster une image/photo

Logiciels et droits d'auteur

La meilleure façon de remercier est de revenir conclure votre sujet ouvert, éditer votre premier message, cocher l'icône "résolu".

fred9545 aime ce message

Revenir en haut Aller en bas
jclaude08
Apprenti
Apprenti
jclaude08

Messages : 183
Date d'inscription : 16/05/2018
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty18.09.22 12:07

bonjour Grozig
Merci pour votre réponse ,je suis d'accord avec vous que pour faire du bon travail il faut demonter la planche de bord et tout ce qui se trouve autour, airbag genoux ,aibag volant, airbag passager ,console centrale,vidanger la clim le circuit de refroidissement,pour deposer le bloc de clim et l'ouvir pour remplcer les volets .je ne me sens pas de taille pour cette operation et peugeot compte 9h de travail pour réaliser l'intervention facturée de 2000 à 2500 €
Pour une voiture de 15 ans ,c'est du luxe .
C'est la raison pour laquelle j'ai opté pour la réparation Mac Gyver en decoupant le boitier et en ressoudant.
j'ai regardé plusieurs tutos sur le net mais de l'un à l'autre la decoupe est différente,qui a la bonne methode et le bon plan?
Je sais que ce n'est pas pro mais si je peux avoir une température correcte cet hiver avec cette rustine je serai satisfait et ma femme aussi car cet été avec la canicule madame n'en pouvait plus il sortait de l'air chaud coté passager meme en fermant tous les volets d'air.
bonne journée
Revenir en haut Aller en bas
Grozig
Modérateur
Modérateur
Grozig

Messages : 4201
Date d'inscription : 22/01/2017
Age : 43

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty18.09.22 18:56

Bonsoir,

Oui je me doute bien, alors faisons comme ça.

Ici les côtes du volet https://youtu.be/IovOlzEpbN8?t=144 en plus il explique pourquoi la première découpe ne passe pas.

On voit que dans cette découpe il n' était pas utile de prendre avec les fixations du moteur,
Il est préférable de pouvoir remonter le moteur pour recentrer l' axe du volet, fixer la pièce découpée sur 2 ou 3 points, redéposer le moteur et finir le collage, surtout si l' outil de coupe laisse une trace de coupe importante.
On devine la partie arrondie, donc visiblement cela définit la coupe pour le bas, comme tu as pu voir, on peut apercevoir le volet en déposant les aérateurs centraux pour éviter de le découper aussi .
Perso, j' aurais tenté le cutter (cutter avec porte lame métal) en passant plusieurs fois sur mon trait de coupe pour ne pas avoir un effort trop important sur la lame, et perdre le minimum de matière, avec de la patience.

_________________
Comment poster une image/photo

Logiciels et droits d'auteur

La meilleure façon de remercier est de revenir conclure votre sujet ouvert, éditer votre premier message, cocher l'icône "résolu".

brunox40 aime ce message

Revenir en haut Aller en bas
jclaude08
Apprenti
Apprenti
jclaude08

Messages : 183
Date d'inscription : 16/05/2018
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty20.09.22 22:46

bonsoir Grozig
Donc j'ai démonté le moteur du volet et bien sur le bout de l'axe casssé est tombé au fond ,pas grave je le récupererai quand j'aurai fait la découpe et  sorti le volet.
Comme je ne pense pas faire ce travail maintenant j'ai actionné le volet sens horaire avec une pince à becs plats en passant par le trou de l'axe ,donc l'air chaud est fermé .Pour le moment c'est bon ,il ne fait pas trop froid ça me laisse un peu le temps de me retourner.
Pour la découpe ,vu que j'ai un volet neuf de remplacement je me suis fait un gabarit de traçage .
qui passe à coté des points de fixation du moteur et eviter de tailler dans les renforts internes.
Pour la découpe ,le cutter me semble etre une bonne option ,je vais essayer de faire une adaptation pour chauffer la lame avec un fer à souder, en fait une panne cutter chauffante .
J'ai vu sur une video russe le mec qui utilisait un couteau avec une lame fine qu'il chauffait avec un briquet meme pas peur de mettre le feu à sa bagnole .
si ça ne va pas ,j'ai d'autres solutions en réserve .Ce qui est important c'est de faire la coupe au plus juste mais pas trop pour sortir le volet sans recouper.
Je ferai QQ photos ,si ça peut aider un membre.
Donc à suivre

fred9545, Grozig, moppom et brunox40 aiment ce message

Revenir en haut Aller en bas
jclaude08
Apprenti
Apprenti
jclaude08

Messages : 183
Date d'inscription : 16/05/2018
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty19.12.22 20:38

bonjour à tous
me revoilà après avoir fait le travail de remplacement du volet de regulation de temperature d'air coté passager

407 volet de clim cassé coté passager  Vue_mo10
avant d'en arriver là il vous faudra demonter la boite à gants 10 vis torx à retirer l'eclairage et un clips derrière le coffre du genre sapin qui rentre bien mais ne sort pas
Ecarter et retirer  la gaine plastique et mettre les fils de coté, décoller la mousse qui se trouve sous le moteur
débrancher le moteur dévisser les 2 vis de 5.5 mm sortir le moteur,pas la peine de retirer le moteur du haut il y a assez de placepour decouper par la suite.
mettre en place et maintenir avec du collant le gabarit de decoupe et tracer le contour


407 volet de clim cassé coté passager  Marqua11
Revenir en haut Aller en bas
jclaude08
Apprenti
Apprenti
jclaude08

Messages : 183
Date d'inscription : 16/05/2018
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty19.12.22 21:59

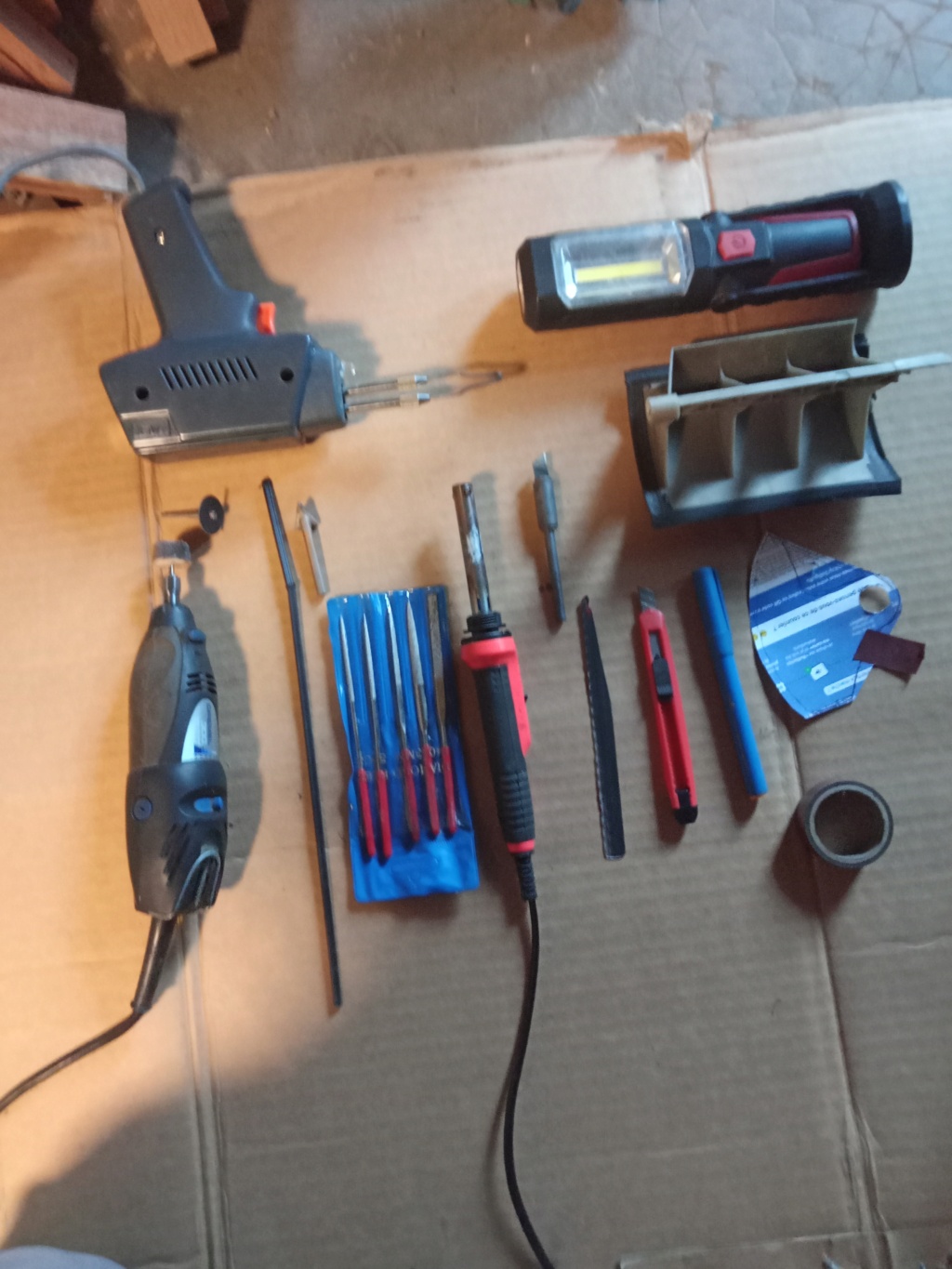

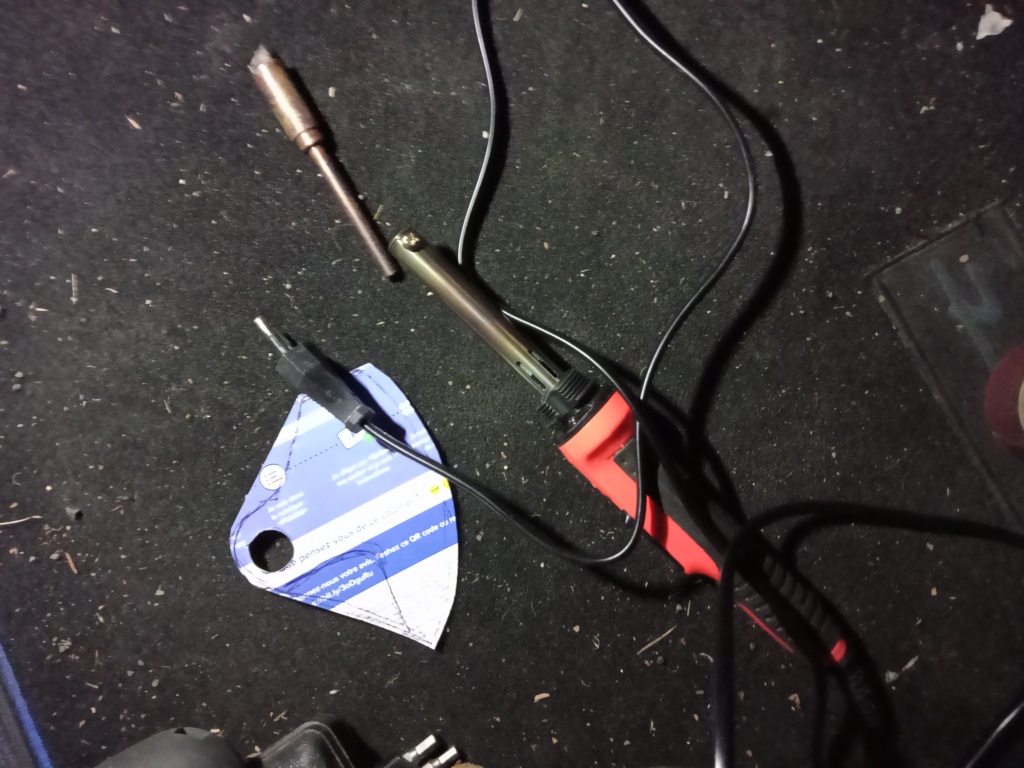

materiel utilisé une lampe un gabarit de traçage decoupe ,un feutre blanc c'est mieux,un petit cutter,
une lame de scie taillée finement une panne cutter chauffant fait maison, un fer 100W,lime pour ebavurer,une panne pour souder le plastique PP,une baguette d'apport en PP
un dremel  et un pistolet à souder


407 volet de clim cassé coté passager  Matzor11
407 volet de clim cassé coté passager  Materi11

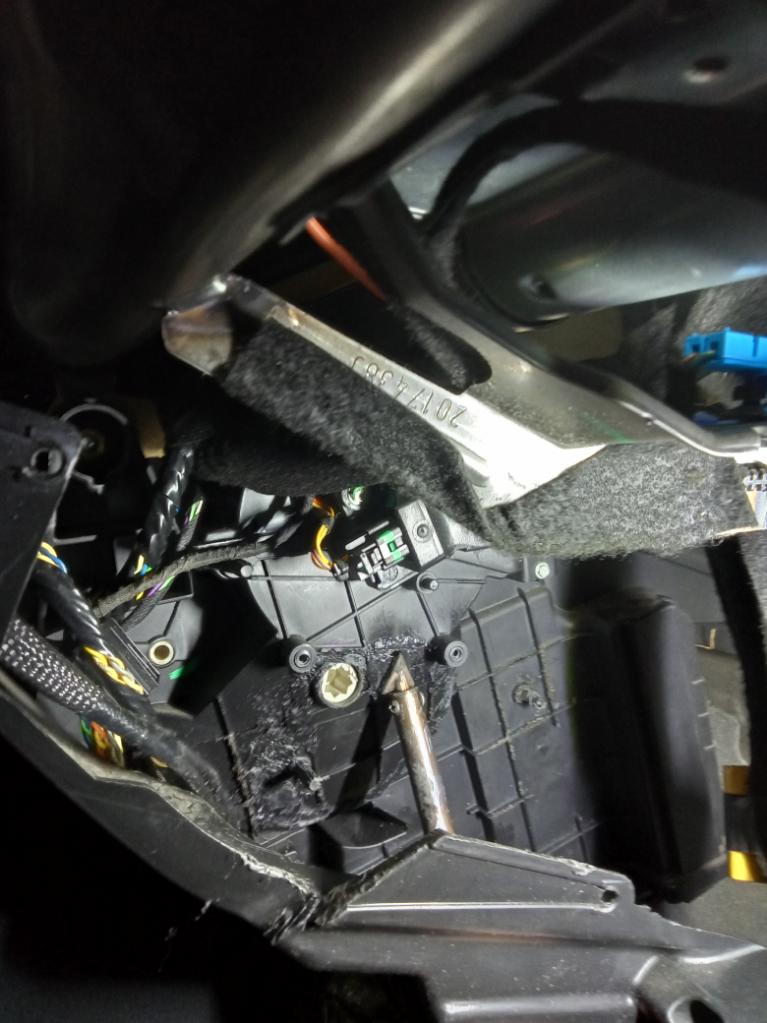

Monter la panne cutter sur le fer et attendre qq min afin que la lame soit bien chaude et couper suivant le tracé
Il y a des renforts à l'intérieur qu'il faudra couper avec la lame de scie pour pouvoir extraire la partie découpée

407 volet de clim cassé coté passager  Decoup10

sortir le volet cassé ,le reparer si vous n'en avez pas un neuf
ebavurez la partie decoupée si nécessaire
mettre en place le volet  et faire le réglage du moteur avant de refermer
si le réglage n'est pas bon vous ne saurez pas remonter le moteur ou risquerez de recasser l'axe
regardez le tuto dont le lien est au dessus

407 volet de clim cassé coté passager  Decoup11


Dernière édition par jclaude08 le 19.12.22 23:11, édité 1 fois
Revenir en haut Aller en bas
jclaude08
Apprenti
Apprenti
jclaude08

Messages : 183
Date d'inscription : 16/05/2018
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty19.12.22 23:02

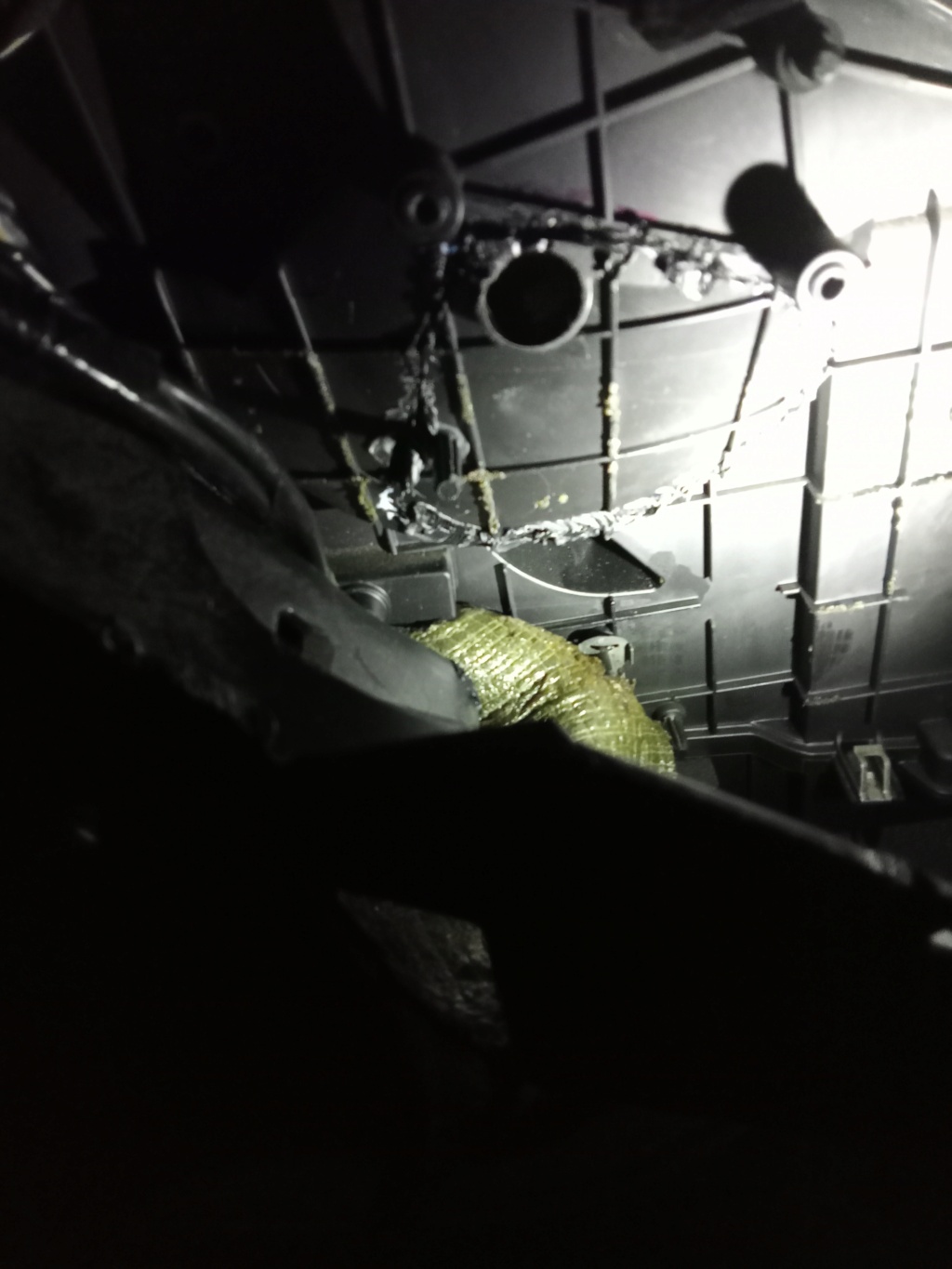

407 volet de clim cassé coté passager  Partie10


lorsque tout est bon remettre la partie découpée et le moteur pour avoir le bon centrage faire quelques points de soudure ou de colle si vous n'avez pas le materiel de soudure PP
Jai utilisé mon pistolet à souder pour pointer et la panne à souder pour terminer

407 volet de clim cassé coté passager  Plaque10

quand la soudure est terminée remonter le moteur, faire un dernier essai froid min et chaud max
et tout remonter.

pour découper le pistolet à souder est possible mais laisse un espace plus large
le dremel est aussi une solution mais il faudrait un renvoi d'angle
La lame de scie est une bonne option en la meulant en pointe et en y ajoutant un manche


Si besoin posez vos questions

Pour le coté chauffeur je n'ai pas fait mais il me semble qu'il y a moins de place

Revenir en haut Aller en bas
brunox40
Novice
Novice
brunox40

Messages : 42
Date d'inscription : 10/08/2022
Age : 61

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty20.12.22 6:25

Bonjour à tous.
Merci Jclaude pour cette description et les photos qui vont avec .C'est du beau travail

Grozig aime ce message

Revenir en haut Aller en bas
Ravican
Novice
Novice
Ravican

Messages : 92
Date d'inscription : 15/07/2021
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty20.12.22 8:18

Bonjour,
Bravo pour cette réparation et les photos qui montrent bien la procédure.
Clt

Grozig aime ce message

Revenir en haut Aller en bas
moppom
Novice
Novice
moppom

Messages : 63
Date d'inscription : 07/02/2017

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty20.12.22 10:15

Bonjour jclaude08
Joli compte-rendu de ton travail,
qui de plus m'a permis de découvrir les baguettes de soudure plastique.
Merci.
Bonnes fêtes de fin d'année à tous.

Grozig aime ce message

Revenir en haut Aller en bas
jclaude08
Apprenti
Apprenti
jclaude08

Messages : 183
Date d'inscription : 16/05/2018
Age : 70

407 volet de clim cassé coté passager  Empty
MessageSujet: Re: 407 volet de clim cassé coté passager    407 volet de clim cassé coté passager  Empty20.12.22 13:14

Bonjour,
Pour les baguettes plastique je pense que c'est du polypropylène mais pas sur
Et si on a pas on peut aussi découper de fines lamelles d'apport dans la meme matière que celle à souder
Exemple pour réparer un passage de roue on découpera des lamelles de 4 à 6 mm dans un passage de roue HS
Merci à tous pour vos j'aime et joyeuses fetes

moppom aime ce message

Revenir en haut Aller en bas


407 volet de clim cassé coté passager

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1

 Sujets similaires

-
» bmw 318 panne airbage coté passager
» W210 - Démonter la planche de bord coté passager mercedes
» Défaut activateur de volet
» Capteur pmh tombe en rade a la volet
» Contrôle du contacteur de la commande de volet arrière 407 SW

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
LE MONDE DU DIAGNOSTIC AUTO  :: Peugeot, Citroën :: Peugeot & Citroën :: Pannes Courantes Psa :: Pannes Courantes Peugeot :: 407-
